一、产品基础背景

ND-NS NOVA SPIDER 是由西班牙纳米科研中心 CIC nanoGUNE 跨学科团队研发、Nadetech 量产的专利一体化科研设备，全球三合一集成平台，将熔融沉积 FDM、熔融静电纺丝、溶液静电纺丝三种工艺整合于单台封闭式设备，一站式制备多层梯度超细纤维聚合物复合结构，兼顾科研原型制备与工艺开发。

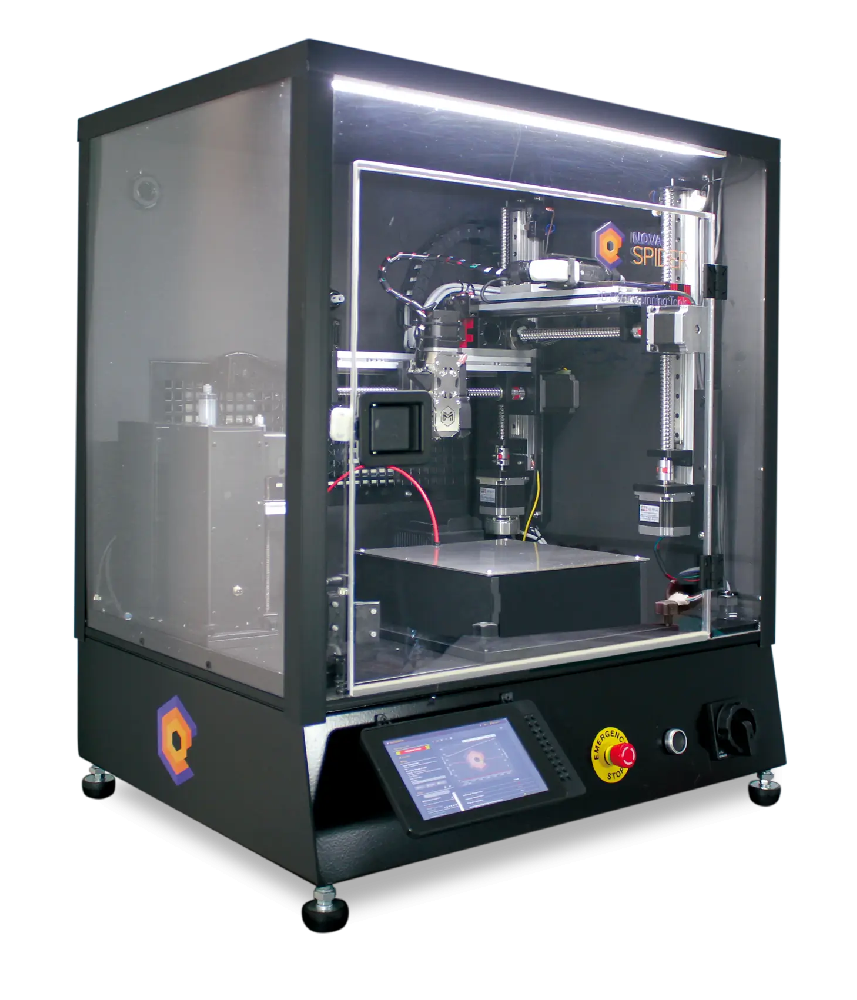

整机实物图

设备结构示意图

二、三大集成工艺与可制备结构

1. FDM 熔融沉积建模：打印实心热塑性支撑骨架、刚性基底；

2. 熔融静电纺丝（熔体直写 MEW）：制备高度定向微米级纤维，精准可控孔隙；

3. 溶液静电纺丝：制备无序纳米纤维薄层、高比表面积多孔膜；三者可分层交替复合，一次性成型三类结构：实心实体、定向超细纤维、随机纳米纤维复合构件。

三种工艺原理示意

三、核心硬件规格参数

1. 高压系统：发射端 0~+30kV，收集端 0~-10kV 双路高压；

2. 供料单元：50mL 多通道注射器泵、颗粒熔融挤出双供料模式；

3. 收集平台

• 平板收集板：190×190mm；

• 可选旋转滚筒：250mm 长 / 70mm 直径，转速最高 4000rpm；

4. 运动与精度：轴移动速度 200mm/s，定位精度 12.5μm，电极间距 0~245mm 可调；

5. 流量范围：0.005~1000mL/h 宽量程适配稀溶液到熔融物料；

6. 整机尺寸：700×630×800mm，封闭式安全柜体，带安全锁、急停按钮。

四、设备控制与智能功能

1. 7 寸触控操作屏，支持预存工艺配方程序；

2. 网络远程访问、实时工艺曲线监控；

3. 内置摄像模块，自动生成实验延时视频；

4. G 代码兼容，支持自定义多层复合打印路径。

五、可选拓展配件

纯熔体专用模块、旋转滚筒收集器、同轴纺丝针头、温湿度气候控制箱，可按需升级适配特殊纺丝环境与核壳纤维制备。

六、核心应用方向

用于再生医学组织支架、药物缓释载体、高效过滤膜、新能源电极、柔性电子、功能性多孔复合材料研发，可调控纤维粗细、孔隙率、层状梯度结构，适配高分子、可降解医用材料、功能聚合物全体系。

七、核心优势概括

单设备替代三台独立设备，省去多台设备切换调试；定向纤维 + 纳米纤维 + 实体支撑一体化复合成型；精度高、工艺参数全可调；封闭式高压安全设计，配套环境控制模块，适配严苛静电纺丝实验条件。
